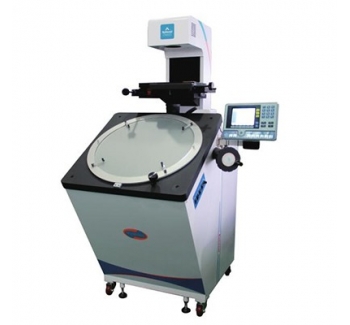

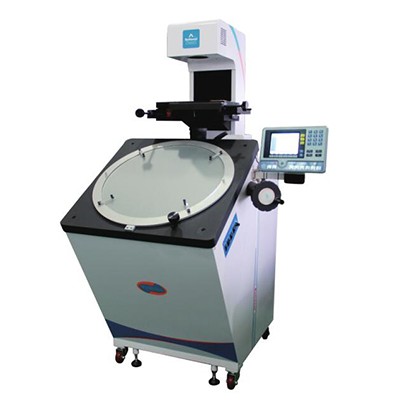

落地式測量投影儀
特點：CPJ-6020V落地式投影儀成像清晰，放大倍率準確。投影屏直徑中600mm，物方視場為中120mm，可滿足大尺寸零件的輪廓測量和坐標測量，配合尋邊器可實現自動尋邊采點，消除人眼瞄準的誤差。
特點：CPJ-6020V落地式投影儀成像清晰，放大倍率準確。投影屏直徑中600mm，物方視場為中120mm，可滿足大尺寸零件的輪廓測量和坐標測量，配合尋邊器可實現自動尋邊采點，消除人眼瞄準的誤差。
技術規格參數：
工作臺 | 金屬臺尺寸 | 404*265 | |||
| 玻璃臺尺寸 | 270*170 | ||||
X坐標行程 | 200 | ||||
Y坐標行程 | 100 | ||||
Z坐標行程 | 50（調焦） | ||||
X、Y軸數顯分辨力 | 0.5μm | ||||
示值誤差（μm） | 2.5+L/75 | ||||
外形尺寸 | 長*寬*高 | 1200*1140*1940 | |||
儀器重量 | 單位：kg | 360 | |||
投影儀 | 投影屏尺寸 | ?615 使用范圍>?600(刻有米字線） | |||
投影屏旋轉范圍 | 0~360° | ||||
旋轉角度數顯分辨力 | 1'或0.01° | ||||
物鏡 | 放大倍數 | 5×（選） | 10×（標） | 20×（選） | 50×（選） |
物方視場 | ?120 | ?60 | ?30 | ?12 | |
物方工作距 | 242.8 | 143.2 | 85.5 | 92 | |
| 測量高度 | 50 | 50 | 50 | 50 | |
儀器電源 | AC 100-240V 50/60Hz 總功率：650W | ||||
